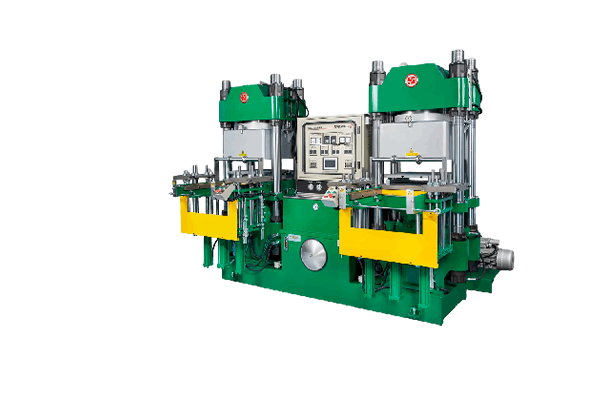

Нагреватели для систем вулканизации резины

Где применяются ТЭНы в вулканизации резины?

Электрические нагревательные элементы используются в различных системах вулканизации, каждая из которых предъявляет уникальные требования к конструкции и материалам нагревателей. Среди таких систем:

• Вулканизационные прессы
• Автоклавы
• Барабанные установки вулканизации

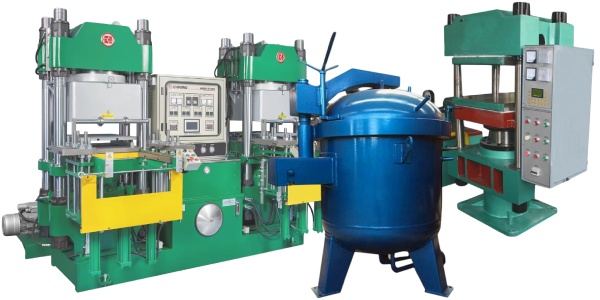

Примеры систем для вулканизации резины

Вулканизация резины — ключевой этап производства шин, уплотнителей, конвейерных лент и других резинотехнических изделий. Этот процесс требует не только точного температурного контроля, но и использования специализированных нагревательных элементов.

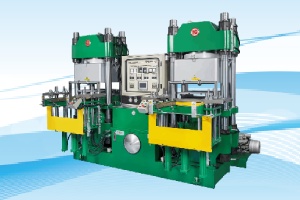

Вулканизационные прессы применяются для ремонта автомобильных шин и формования резинотехнических изделий. В таких системах критически важна точность поддержания температуры до 200 °C, так как отклонения приводят к дефектам продукции.

Автоклавы играют ключевую роль в производстве крупногабаритных резинотехнических изделий, таких как шины больших радиусов или резиновые коврики. Давление в автоклавах вулканизации достигает 15 бар, а рабочая температура системы — 150–200 °C. Такие условия необходимы для равномерной вулканизации толстостенных изделий. ТЭНы внутри автоклава обеспечивают нагрев теплоносителя, чаще всего — пара или горячего воздуха, что гарантирует глубокое проникновение тепла в структуру резины. Герметичность конструкции и устойчивость нагревателей к влаге предотвращают коррозию и деформацию элементов даже при длительной эксплуатации.

Барабанные установки используются для непрерывной вулканизации резиновых лент, рукавов, шлангов и других изделий, требующих равномерного прогрева по всей длине. В таких системах резиновая заготовка перемещается по поверхности вращающегося барабана, внутри которого расположены ТЭНы из нержавеющей стали сложной формы. Это позволяет обеспечить стабильный нагрев до 180–200 °C без локальных перегревов или «холодных зон». Конструкция нагревателей адаптирована под геометрию барабана, что гарантирует плотный контакт с рабочей поверхностью и максимальную теплоотдачу.

Типы систем вулканизации и требования к нагревателям

Каждая система вулканизации предъявляет специфические требования к нагревательным элементам.

В вулканизационных прессах чаще всего применяются силиконовые нагреватели, которые обеспечивают равномерный прогрев пресс-форм. Для тяжелых условий эксплуатации (например, при высоких механических нагрузках) используются литые нагреватели из алюминиевых сплавов. Так же встречаются металлические формы с пазами для трубчатых нагревателей.

Автоклавы требуют нагревателей, устойчивых к давлению и влажности. Здесь оптимальны спиральные ТЭНы из нержавеющей стали, которая выдерживает смену давления и температурные перепады.

В барабанных установках вулканизации применяются ТЭНы сложной формы, которые монтируются внутри барабана. Их изготавливают из нержавеющей стали с повышенной теплопроводностью, чтобы обеспечить равномерный нагрев всей рабочей поверхности.

Как выбрать ТЭНы для системы вулканизации: тип и мощность

Выбор нагревателей зависит от двух ключевых параметров: мощности и конструктивных особенностей.

Тип нагревателей варьируется в зависимости от задачи:

• Трубчатые — для интеграции в камеры высокого давления.
• ТЭНы сложной формы — для равномерного нагрева плоских поверхностей.
• Силиконовые — для гибкого монтажа на криволинейных формах.

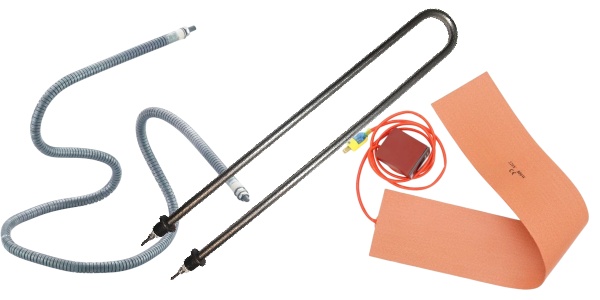

Виды нагревателей для вулканизации резины

Мощность рассчитывается исходя из объема камеры и требуемой скорости нагрева. Например, для автоклава объемом 2 м³, который необходимо нагреть до 180°C за 1 час, потребуется мощность около 15 кВт.

Монтаж нагревателей: герметизация и крепление

Установка ТЭНов в системы вулканизации требует внимания к деталям, чтобы избежать коррозии и перегрева.

Герметизация соединений выполняется с помощью термостойких материалов, таких как графит или тефлон. Эти уплотнители выдерживают температуры до 300°C и предотвращают проникновение влаги.

Крепление осуществляется через фланцевые соединения или резьбовые патрубки. Для фиксации нагревательных элементов используются фланцы и крепежные планки из нержавеющей стали, обеспечивая их стабильность при вибрациях.

Распространенная ошибка — недостаточная герметизация контактных выводов. Это приводит к окислению контактов и выходу ТЭНов из строя.

Безопасность и обслуживание: как избежать перегрева и коррозии

Контроль температуры нагревателей в вулканизационном оборудовании осуществляется через термодатчики, которые интегрируются в систему управления. Они фиксируют отклонения и автоматически отключают нагрев при превышении заданных значений. Очистка от нагара выполняется пескоструйной обработкой.

Замена уплотнителей каждые 6–12 месяцев предотвращает утечки и коррозию. Используйте графитовые прокладки — они сохраняют эластичность даже при длительном нагреве.

При несвоевременном обслуживании перегрев нагревательных элементов может привести к расслоению резиновых смесей и браку продукции.

Итог

Правильный выбор и монтаж ТЭНов и нагревателей для систем вулканизации резины напрямую влияет на качество продукции и экономическую эффективность производства. Учитывайте тип оборудования, рабочие среды и требования к температурному режиму. Регулярное обслуживание и использование нагревателей с антикоррозионным покрытием помогут избежать простоев и сократить затраты на ремонт.
